LCD Projektoren

Die aller ersten Beamer waren nicht nur teuer, nein sie konnten auch nur mit einer kleinen Auflösung dienen. Seit 1989 hat sich in der Technologie sehr viel getan, nicht nur bessere Auflösungen bis 4K sind möglich. Durch die neue TFT (Thin Film Transistor) Technologie die erst 1999 kam, ist der Schwarzwert und die Farbsättigung drastisch verbessert worden.
Das TFT Panel (Bild rechts) ist der Hauptbestandteil eines LCD Projektors. Die Panels gibt es in den verschiedensten Formen, Größen und Auflösungen. Je nach dem für welchen Bereich der Projektor spezialisiert sein soll. Kleine Panels werden bei ultra transportabeln Präsentationsprojektoren eingesetzt. Die Großen geben mehr Licht ab und werden für Tagungsräume gerne benutzt. Im Heimkino haben sich auch die 16/9 Panels sehr beliebt gemacht.

  Weitere Erklärung

Die Panels funktionieren mehr oder weniger wie eine Jalousie, wo jeder einzelne Pixel, elektronisch angesteuert wird. Dieser kann auf, zu oder auch teildurchlässig angesteuert werden. Um der ganzen Sache aber noch Farbe zu geben muss ein komplexer Farbfilter nachgeschaltet werden.
Bei älteren LCD Projektoren hat man gerne auf die 1 Panel Technologie gesetzt da diese Projektoren günstiger zu produzieren waren.

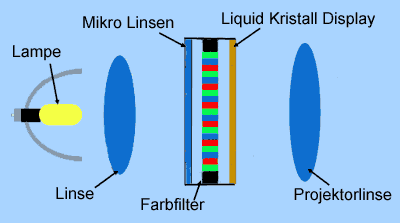

 Bei 1 Panel Projektoren wird mit einem Panel, alle drei Grundfarben erzeugt, jeweils eine LC Zelle ist für eine Farbe zuständig und zwar nebeneinander RGB (rot, grün, blau) die dann ein Pixel ergeben. Sehr oft werden spezielle Mikro Linsen eingesetzt, die das Licht von der Lampe sammeln und durch das Panel schicken. Dadurch wird nicht nur die Helligkeit erhöht sondern die störenden Steuerleitungen (Transistoren) vom TFT Panel sind auf der Leinwand gar nicht zu erkennen.

Dadurch dass das ganze Licht durch ein Panel muss, geht sehr viel Helligkeit verloren. 1 Panel Projektoren sind zwar sehr günstig gebraucht zu haben, für ein richtiges Kinofeeling aber nicht geeignet.

Die 3 LCD TFT Panel Technologie: (Bild rechts)
Auch wenn es so den Anschein macht, aber der erste LCD Projektoren besaßen nicht nur ein Panel sondern gleich drei, für jede Grundfarbe ein Panel.Vergrößern Halbdurchlässige Spiegel so genannte dichroitische Spiegel, sorgen dafür dass jedes Panel die gleiche Lichtmenge erhält. Mit weiteren dichroitischen Spiegeln werden die einzelnen einfarbigen Bilder vom Panel zusammengesetzt, und durch die Projektionslinse auf die Leinwand geschickt. Auch bei 3 Panel LCD Projektoren werden spezielle Linsen gerne eingesetzt, damit die Steuerleitungen von einem TFT Panel nicht mit projiziert werden. 3 TFT Panels haben den Vorteil dass viel höhere Auflösungen bis 4K möglich sind. Eine viel bessere Farbsättigung und ein helleres Bild machen die Auswahl zwischen ein und drei Panel Projektoren sehr einfach.




Aber nicht nur die TFT Panel Technologie zählt bei einem LCD Projektor, sondern auch die Lampentechnologie
